Verktygsvagn för tillverkningsanläggningar och monteringslinjer
En 5S-revision går på golvet och ställer en fråga vid varje cell: har varje verktyg en plats och finns det i den? HAODA bygger en verktygsvagn för tillverkningsanläggningar som svarar ja vid användningstillfället, i sex modeller som går från en lätt tre-uppställningsvagn till en 13-lådors form- och mätstation. Varje modell tillverkas i vår egen Lishui-fabrik, så en anläggning kan standardisera på en leverantör över sina celler och platser.
Fem S, Fem vagnsbeslut
|
5S steg |
Vad revisionen söker efter |
Vad vagnen erbjuder |
|
Sortera |
Bara det som cellen behöver åker med vagnen |
Öppna djupa och grunda nivåer på JS-19C för instrument och delar; en sidohängare och sluten dörr på JS-25C-4207D för verktyg kontra förbrukningsvaror |
|
Ställ i ordning |
En fast plats för varje verktyg |
Lådor av definierade storlekar, sidoupphängningsskenor och perforerade sidopaneler; pegboard paneler tillgängliga som en anpassad konfiguration |
|
Glans |
Arbetsytor som torkar rent |
Bänkskivor i rostfritt stål på de flesta modeller; pulver-belagda kroppar testade enligt ISO 9227 |
|
Standardisera |
Samma layout i varje cell |
Anpassade färger matchade med din färgruta, så en färg kan markera en zon; nyckelade-lika mekaniska lås över vagnar |
|
Upprätthålla |
Vagn som stannar i tjänst |
Själv-smörjande slider, ABS-skydd och ett-tiplås som håller en lastad vagn stabil |
SomVagnför vilken cell
|
Roll i anläggningen |
Modell |
Varför det passar |
|
Line-sidosättning av små delar och instrument |
Öppna djupa och grunda nivåer på en bred-kant, anti-tiphjulsram och tillräckligt lätt för att röra sig när en linje återställs |
|
|
Montering, rivning eller inspektion på vagnens topp |
Bänkskivor i rostfritt stål; 3007 är det kortare alternativet med dubbla-väggar-kroppar för tightare celler |
|
|
Blandade verktyg och förbrukningsvaror |
Sju lådor plus en sidohängare och ett slutet skåp håller isär verktyg och förnödenheter |
|
|
Underhållsverkstad eller verktygssäng på hjul |
Tolv lådor på sortimentets största fotavtryck, med en topp av gummiträ eller 201 rostfritt stål |
|
|
Styrning av form, insats och mätare |
JS-25C-4613 |
Tretton lådor och sidoställ ger varje komponent ett eget fack |
JS-19C
JS-25C-3807
JS-25C-3007
JS-25C-4207D
JS-25C-4612
JS-25C-4613
Jämför i ett ögonkast
|
|
JS-19C |
JS-25C-3807 |
JS-25C-3007 |
JS-25C-4207D |
JS-25C-4612 |
JS-25C-4213 |
|
Produktstorlek (mm) |
879 × 464 × 956 |
1010 × 464 × 810 |
780 × 464 × 960 |
1120 × 464 × 980 |
1220 × 750 × 980 |
1120 × 464 × 980 |
|
Lagring |
3 våningar, djupt och grunt |
6 lådor |
7 lådor |
7 lådor, sidohängare, sluten dörr |
12 lådor, perforerad sidopanel |
13 lådor, sidoställ |
|
Total belastningsgrad |
500 kg |
500 kg |
500 kg |
500 kg |
500 kg |
500 kg |
|
Bänkskiva |
Ej specificerat |
Rostfritt stål |
Rostfritt stål |
Rostfritt stål |
Gummiträ, eller 201 rostfritt stål som tillval |
Förstärkt rostfritt stål |
|
Rutschbanor |
Ej tillämpligt |
Full-tillägg, automatisk-retur |
Själv-smörjande |
Automatisk-retur, fullständig-tillägg |
16" trippel-sektion, själv-smörjande, automatisk-stängning |
Själv-smörjande |
|
Hjulhjul |
Bred-kantsäkring-hjulsram |
5", fast och vridbar |
4 hjul, 2 med bromsar |
5", fast och vridbar |
5", 2 fasta och 2 låsande svivel |
4 tunga-last, klassad 1 400 kg tillsammans |
|
Säkerhet |
Patenterad anti-tippram; enkel-lådlås är valfritt på utvalda plattformar |
Anti-tipplås, ABS-skydd |
Anti-tipplås, ABS-hörnskydd |
Anti-tipplås, ABS-skydd |
Patenterad-tippförregling, ABS-skydd |
Anti-centrallås, ABS-skydd |
|
Nettovikt |
20,5 kg |
77,15 kg |
63 kg |
79 kg |
272 kg |
94,6 kg |
Anpassade konfigurationer
Standardvagnar levereras utan stiftpaneler, grenuttag eller justerbara-bänkskivor i höjdled, men alla tre är tillgängliga som anpassade konfigurationer. ESD-bänkskivor och lådfoder av skum finns på begäran som specialtillval. Mekaniska lådlås kan låsas på samma sätt i en flotta av vagnar, och färg och logotyp följer färgprovet och konstverket du skickar. VårOEM-programförklarar hur en anpassad konfiguration går från kort till leverans.
EnFabrikBakom hela skalan

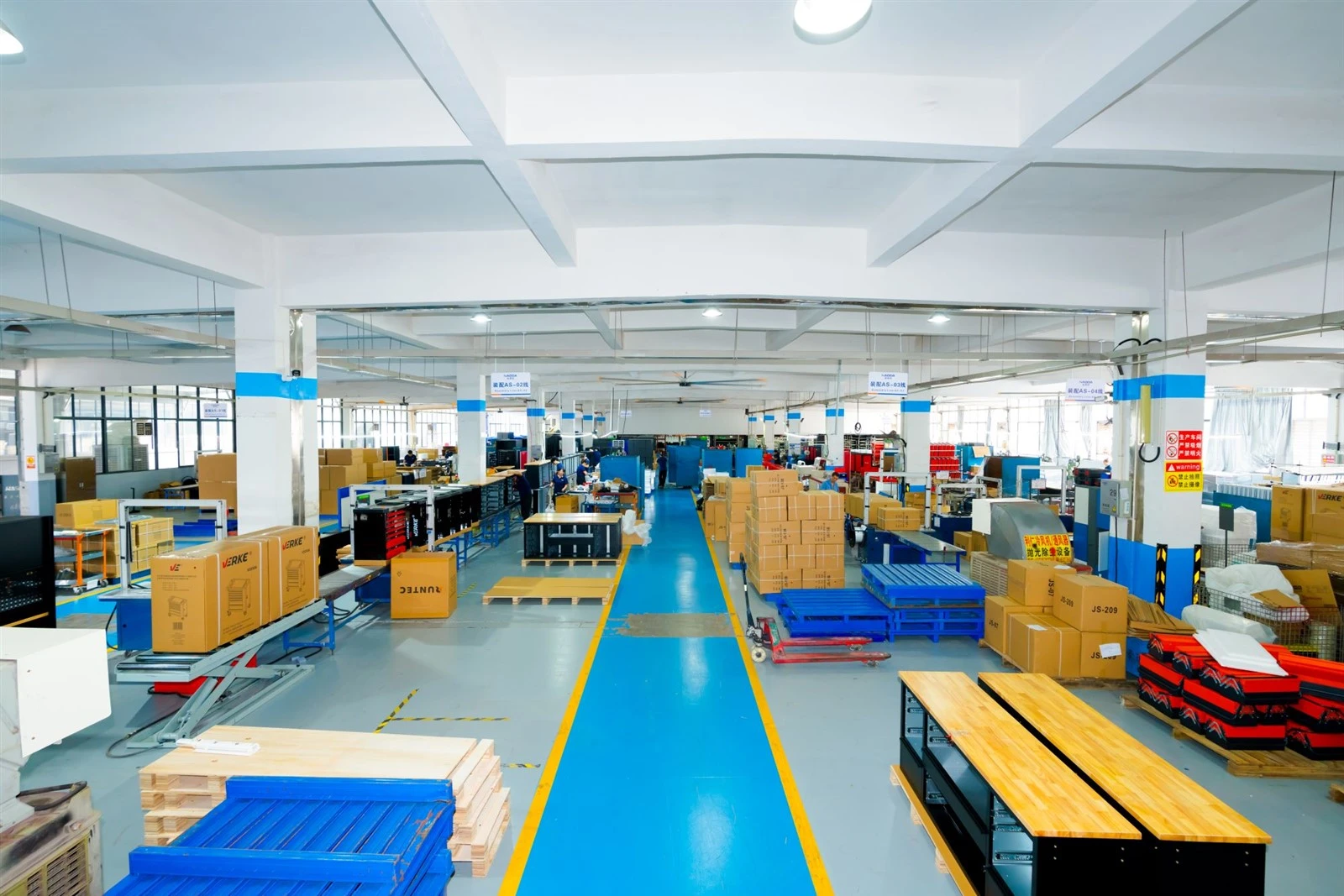

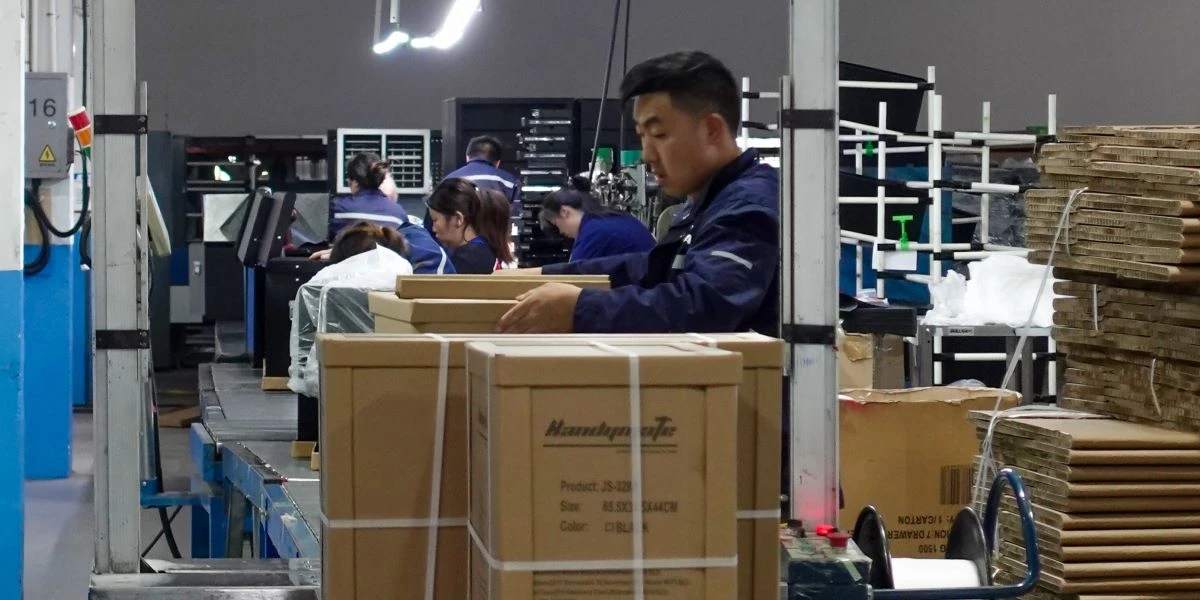

Alla sex modellerna är byggda på vår egen linje i Lishui: laserskärning till inom ±0,1 mm, automatiserad bockning, robotsvetsning och pulverlackering. Varje beställning passerar fyra kvalitetsgrindar: inkommande materialinspektion, processinspektion vid varje steg, ett funktionstest och en utgående inspektion. Vi har ISO 9001, ISO 14001 och ISO 45001, en BSCI-revisionsrapport och en EU GPSD-försäkran om överensstämmelse för verktygsskåp och arbetsbänkar.
Beställningsvillkor
|
Kalla |
Detalj |
|
MOQ |
1 provenhet; 100 enheter för bulk; anpassad färg eller logotyp från 100 enheter |
|
Ledtid |
15–30 dagar för specialbyggen; lagervaror beror på lager |
|
Handelsvillkor |
FOB eller EXW, Ningbo Port |
|
Betalning |
T/T, 30% deposition, 70% mot fraktsedel |
|
Förpackning |
Standardkartong eller trä-palllåda; anpassad förpackning på begäran |
FAQ
F: Hur väljer jag en verktygsvagn för att tillverka celler som ändrar layout ofta?
S: Titta på vikt och fotavtryck innan belastningen, eftersom alla sex modellerna bär 500 kg totalt. JS-19C är den lättaste och enklaste att flytta när en linje återställs. Modellerna med 12 och 13 lådor rymmer mycket mer men är tunga, så de passar celler som sällan rör sig.
F: Kan vagnar färgkodas- för olika zoner eller linjer?
A: Ja. Skicka en färgprov så matchar vi pulverlacken. Ett färgprov tar 2–3 dagar, så en växt kan godkänna nyanserna för varje zon innan beställning.
F: Kan flera vagnar dela på en nyckel?
A: Ja. Lådlåsen är mekaniska och kan låsas lika över flera vagnar, så en nyckel öppnar varje vagn i en cell eller över en plats.
F: Kan pegboardpaneler, grenuttag eller justerbara-höjdbänkskivor läggas till?
S: De är inte standard, men alla tre kan byggas som anpassade konfigurationer. Berätta för vårt säljteam om celllayouten och de verktyg den måste hålla, så bekräftar vi vad som är möjligt innan offert.
F: Finns ESD-bänkskivor eller lådfoder av skum?
S: Båda är tillgängliga på begäran som ett anpassat alternativ. Dela ansökan i din brief så diskuterar vi hur den kan levereras.
F: Varför en bänkskiva i rostfritt stål för montering eller inspektion?
S: Rostfritt stål motstår rost och kemikalieexponering och torkar rent efter olja eller kylvätska, vilket målat stål inte gör. Det håller vagnens topp användbar som arbetsyta, inte bara som förvaring.
F: Kommer anti-tipplåset att fungera långsamt på en produktionslinje?
S: Låset låter bara en låda öppna åt gången, vilket håller en lastad vagn stabil. På JS-25C-3007 kan den lämnas vid beställningstidpunkten om en cell behöver varje låda öppen på en gång. För andra modeller, fråga vårt säljteam om låset kan utelämnas.
F: Hur verifieras lastkapacitet och beläggningshållbarhet?
S: Lastkapaciteten testas statiskt och dynamiskt, och belastningsrapporter från tredje part-kan ordnas för din beställning. Belagda delar testas med neutral saltspray enligt ISO 9227: 24 timmar som standard, med rost begränsad till 1% av ytan, och längre tester såsom 56 timmar på begäran.
F: Hur startar vanligtvis en utbyggnad av flera-anläggningar?
S: Beställ en provenhet för att testa vagnen i en riktig cell. Om en massbeställning följer krediteras provavgiften och köparen betalar provfrakt. Custom builds tar sedan 15–30 dagar innan leverans från Ningbo.
F: Vad händer om ett lås, en låda eller en del har problem vid ankomst?
S: Funktionsproblem med ett lås, en låda eller en defekt beslag hanteras av vårt-efterförsäljningsteam utan kostnad. Saknade delar skickas om utan kostnad och kommer vanligtvis inom en månad.
Utrusta din nästa linje
Skicka oss cellerna du utrustar, verktygen som var och en måste hålla, din färgprov och mängden per plats. Vi kommer att rekommendera modeller och svara med prissättning, ledtid och fraktinformation.
